HXKG-I型超寬光譜物證拍照相機,超寬光譜物證成像
HXKG-I型超寬光譜物證拍照相機,超寬光譜物證成像系統
價格：380000.00元/套
產品特點
HXKG-I型超寬光譜物證成像系統感光器件是感光芯片,可直接對短波紫外-長波紫外-可見光-近紅外-遠紅外的超寬光譜范圍感光，其光譜響應范圍180-1100nm。其優點是可以觀察到清晰的物證圖像，也可以拍照出同樣清晰的圖像，產品通過相關部門的檢測。
上一代產品紫外觀察系統的感光器件是紫外增強管，紫外增強管前端接收紫外圖像，后端熒光屏呈現可見光圖像。使用者通過目鏡觀察物證圖像，在目鏡后拍照圖像。其缺點是可以觀察到清晰的圖像，不能拍照出清晰的圖像。
上一代產品紫紅外相機的感光器件是表面覆蓋熒光膜的CMOS，紫外圖像照射熒光膜，激發產生可見光圖像，CMOS感光，在相機顯示屏上呈現物證圖像。其缺點是圖像亮度低，需要很強的紫外光照射物證才能獲得清晰的物證圖像。
產品用途
1. 用長波紫外光（365nm）遠距離搜索、發現潛在指紋?？砂l(fā)現玻璃、陶瓷、金屬、油漆面、塑料、白灰墻、紙張等各種客體表面的潛在指紋。
2. 用短波紫外光（254nm）近距離拍照潛在指紋?？膳恼詹Ａ?、陶瓷、金屬、油漆面、塑料、白灰墻、紙張等各種客體表面的潛在指紋。
3. 用紅外光搜索、發現、拍照深色背景上的血跡和射擊殘留物。絕大多數深色物品在850nm和940nm紅外光下呈現淺色調，而血跡和射擊殘留物依然呈現深色調。
4. 與多波段光源配合使用，拍照各種物證的熒光，例如精斑、皮屑、骨骼、唾液生物物證的熒光等。在可見光部分只有灰度反差，沒有顏色反差。
5. 結合紫外光源、可見光多波段光源、紅外光源，對物證進行超寬光譜范圍的分色照相。

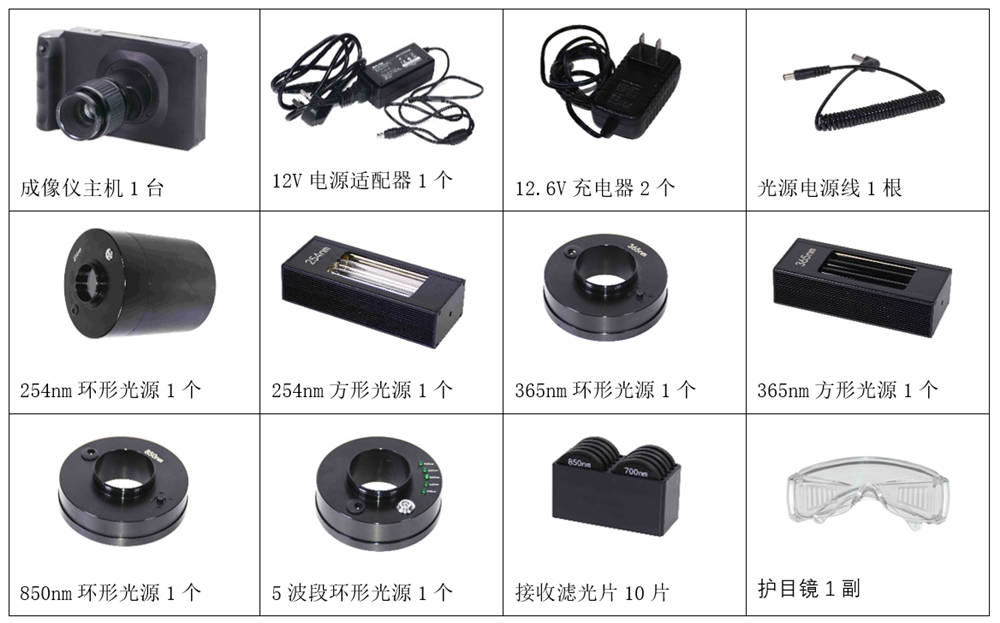

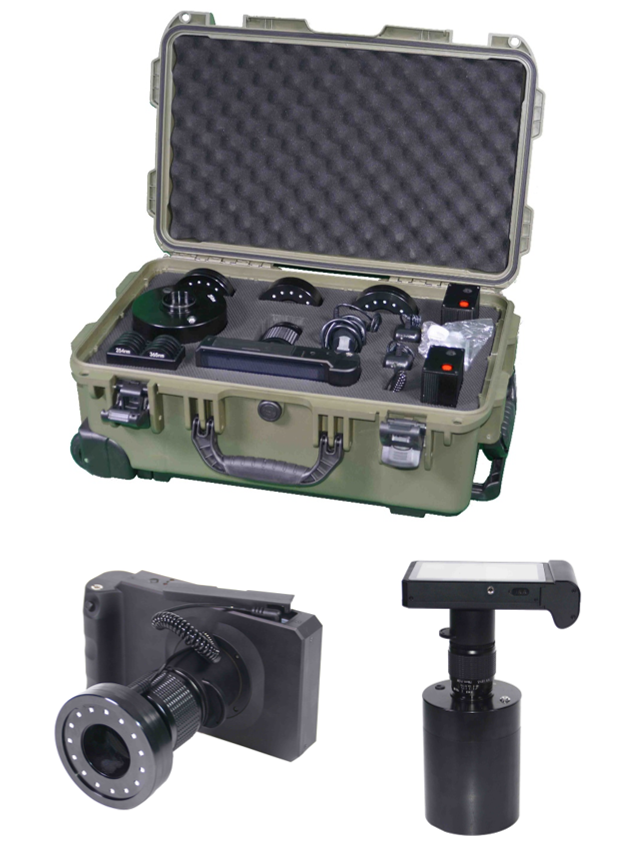

產品組成
技術參數
| 感光范圍 | 200nm-1100nm | 圖片格式 | JPG/BMP |
| 感光像素 | 400萬 | 錄像格式 | MP4 |
| 分辨率 | 2048x2048，2048x1024可選 | 軟件更新 | 插入U盤，開機自動更新 |
| 靶面尺寸 | 2英寸（對角線32mm） | 操作系統 | Windows 10 |
| 鏡頭 | UVLENS 78mm F/3.8 | 拍攝功能 | 拍照、視頻錄制 |
| 顯示屏 | 7英寸IPS高清觸摸屏 | 相機內存 | 4GB |
| 開門 | 觸摸屏按鍵/機械快門 | 接口 | USB、LAN、HDMI |
| 拍攝速度 | 20幀/秒 | 成像距離 | 15cm至無窮遠 |
| 主機尺寸 | 200x130x55mm（不含鏡頭） | 圖像導出 | U盤導出 |
| 主機重量 | 1.68kg（含鏡頭） | 電池 | 4節18650，2600mAH |
| 光源 | 254、365、395、445、 535、660、850、940nm | 接收濾光片 | 254、365、410、450、500、550、600、650、700、850nm |

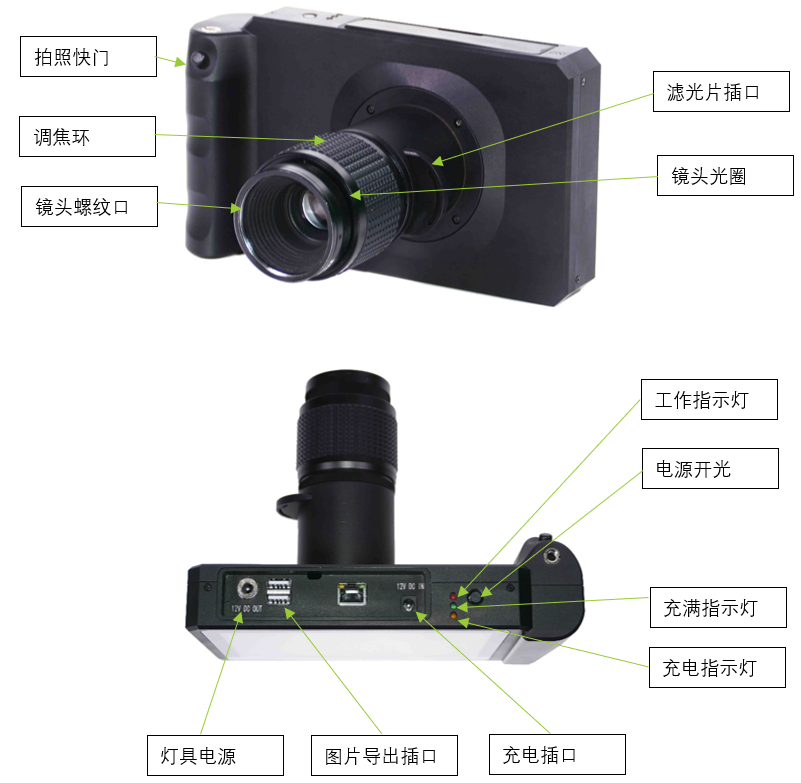

儀器圖解

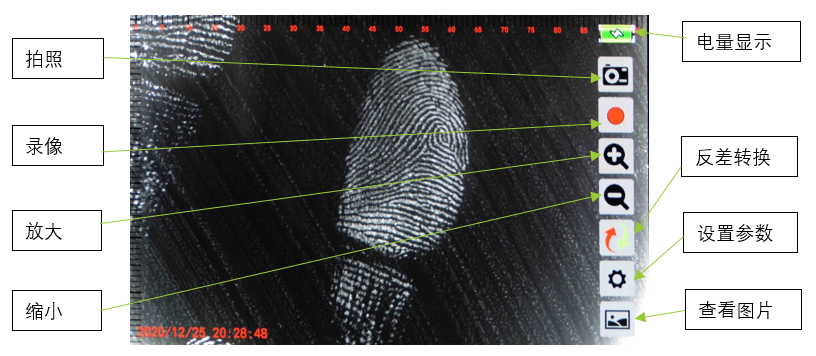

設備操作
1. 選擇光源安裝在鏡頭螺紋口上，用光源電源線連接光源與12V DC OUT插口，打開光源開關，光源亮起。
2. 選擇接收濾光片安裝在濾光片插口。
3. 長按主機電源開關，主機啟動，觸摸屏亮起，顯示當前圖像。
4. 轉動調焦環，將圖像調實。
5. 調整光圈、反差轉換，獲得較佳圖像。
6. 點擊【拍照】，可記錄圖片。
7. 點擊【錄像】，可記錄視頻。
8. 點擊【查看照片】，可查看主機內已拍照的圖片。將U盤插接在USB接口，按提示操作，可將圖片導入U盤。
9. 點擊【設置】，會(huì )彈出設置界面，按指示進行參數修改。
10. 長按主機電源開關，可關閉主機。
11. 主機充電：12V電源適配器插接12V DC IN 接口。
12. 紫外光源充電：12.6V充電器給254nm環形光源、254nm方形光源、365nm方形光源充電。
實際應用

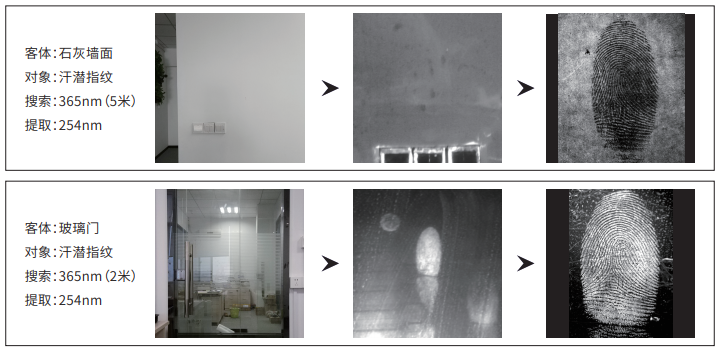

1. 用長波紫外光（365nm）遠距離搜索、發現潛在指紋
在距離被檢查物體5米以?xún)鹊姆秶?，把主機安裝在三腳架上，將365nm環形光源安裝在鏡頭前，365nm濾光片安裝在濾光片插口。打開主機和光源開關，調整鏡頭焦距和光圈，使觸摸屏呈現較為清晰的圖像。緩慢轉動鏡頭，可大面積搜索室內物體上的潛在指紋。
如果感覺光強不足，可以用方形365nm紫外燈進行補光。

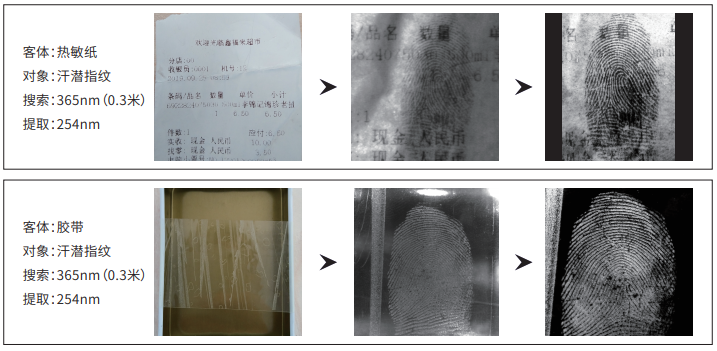

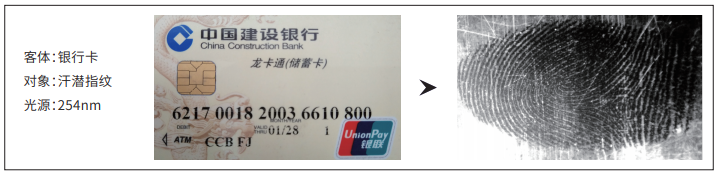

2. 用短波紫外光（254nm）近距離拍照潛在指紋
1) 平面客體上潛在指紋的拍照
將254nm環形光源安裝在鏡頭前，254nm濾光片安裝在濾光片插口。打開主機和光源開關，調整鏡頭焦距和光圈，使觸摸屏呈現較為清晰的圖像。
254nm環形光源前端有一個遮光板。當客體表面光潔度很高時，安裝遮光板，可阻擋客體表面的定向反射光進入鏡頭，干擾指紋圖像。當客體表面光潔度很低時，客體表面不產生明顯的定向反射光，可卸下遮光板，擴大視場。
2) 非平面客體上潛在指紋的拍照
用254nm方形光源照射客體，254nm濾光片安裝在濾光片插口。打開主機和光源開關，調整鏡頭焦距和光圈，調整光源的照射距離、角度，使觸摸屏呈現較為清晰的圖像。

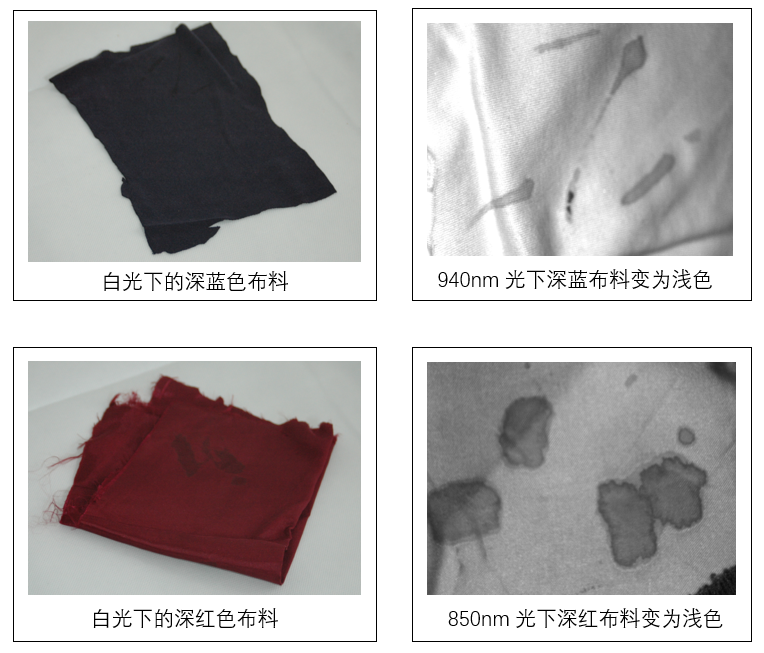

3. 用紅外光搜索、發現、拍照深色背景上的血跡和射擊殘留物
1) 850nm紅外光
850nm環形光源安裝在鏡頭前，850nm濾光片安裝在濾光片插口，打開主機和光源開關，調整鏡頭焦距和光圈，使觸摸屏呈現較為清晰的圖像。很多深色客體在850nm光譜照射下變?yōu)闇\色調，血跡和射擊殘留物仍然保持深色調，血跡和射擊殘留物的形態將清晰地顯示在屏幕上。
2) 940nm紅外光
將五波段環形光源安裝在鏡頭前，遮光片安裝在濾光片插口。 在全黑的環境中，打開主機和940nm光源，調整鏡頭焦距和光圈，使觸摸屏呈現較為清晰的圖像。很多深色客體在940nm光譜照射下變?yōu)闇\色調，血跡和射擊殘留物仍然保持深色調，血跡和射擊殘留物的形態將清晰地顯示在屏幕上。

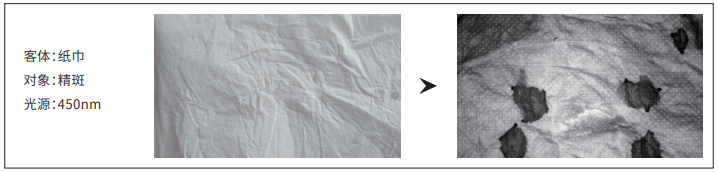

4. 拍照各種物證的熒光

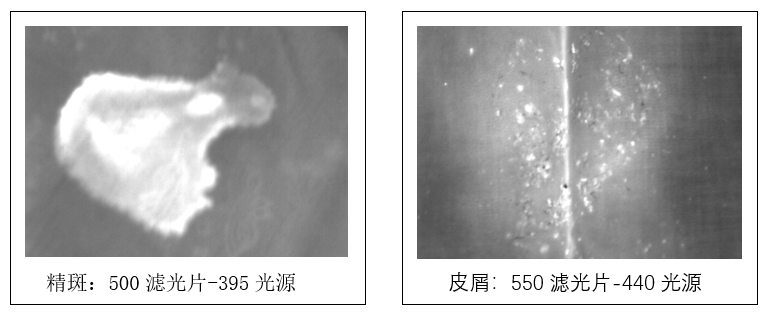

將五波段光源安裝在鏡頭前，安裝500nm接收濾光片，用395nm光源照射檢材；安裝550nm接收濾光片，用440nm光源照射檢材?？梢杂^(guān)察拍照精斑、皮屑、唾液斑、尿斑等生物物證的熒光。
5. 分色照相
分別用254nm、365nm、白光、850nm、940nm光源照射物證，分別安裝245、365、410、450、500、550、600、650、700、850nm接收濾光片，用超寬光譜相機觀察檢材。檢材背景與痕跡對每個波段光的吸收反射率存在差別，背景與痕跡之間的反差會(huì )隨波段的變化而變化，選擇較大反差進行拍照。
