HXSM-I型足跡/掌紋/指紋掃描儀

產品功能

暗視場配光，自然光掃描，偏振光掃描，掃描各種顏色（深色、淺色、花色）光滑客體上的足跡/掌紋/指紋。
產品用途：
1.掃描靜電膜提取的灰塵足跡
2.掃描靜電板提取的灰塵足跡
3.掃描明膠足跡提取片提取的灰塵和水漬足跡
4.掃描光滑平面（深色、淺色、花色）上附著的灰塵和水漬足跡

1.掃描明膠提取的掌紋/指紋
2.掃描光滑平面（深色、淺色、花色）上附著的掌紋/指紋
3.掃描各種證件（身份證、銀行卡、社?？ǖ龋┥细街?zhù)的掌紋/指紋
4.掃描各種材料（玻璃、塑料、金屬）表面上附著的掌紋/指紋

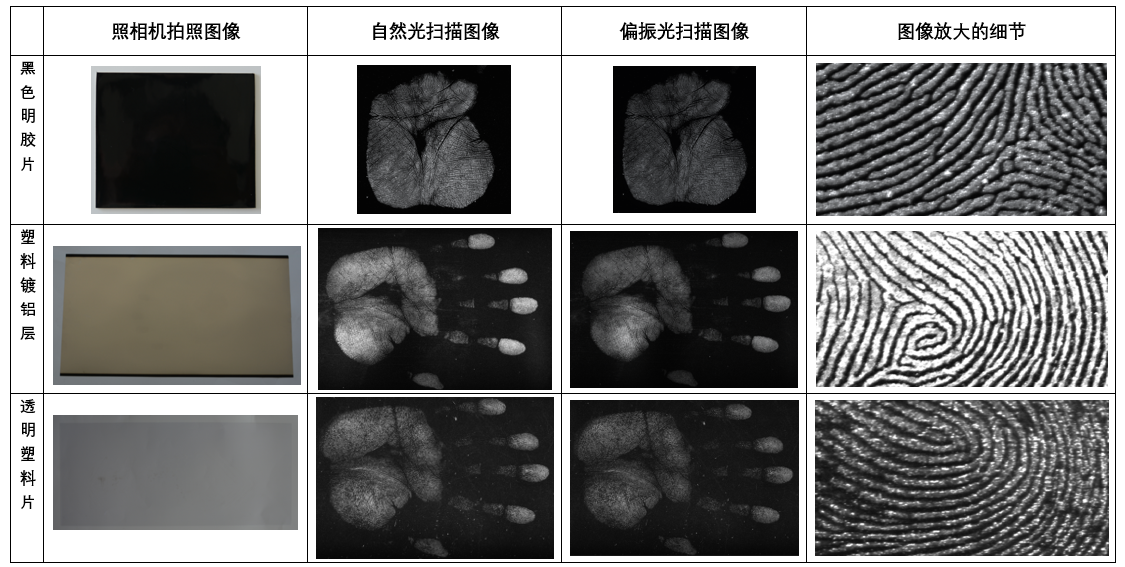

掃描掌紋效果圖

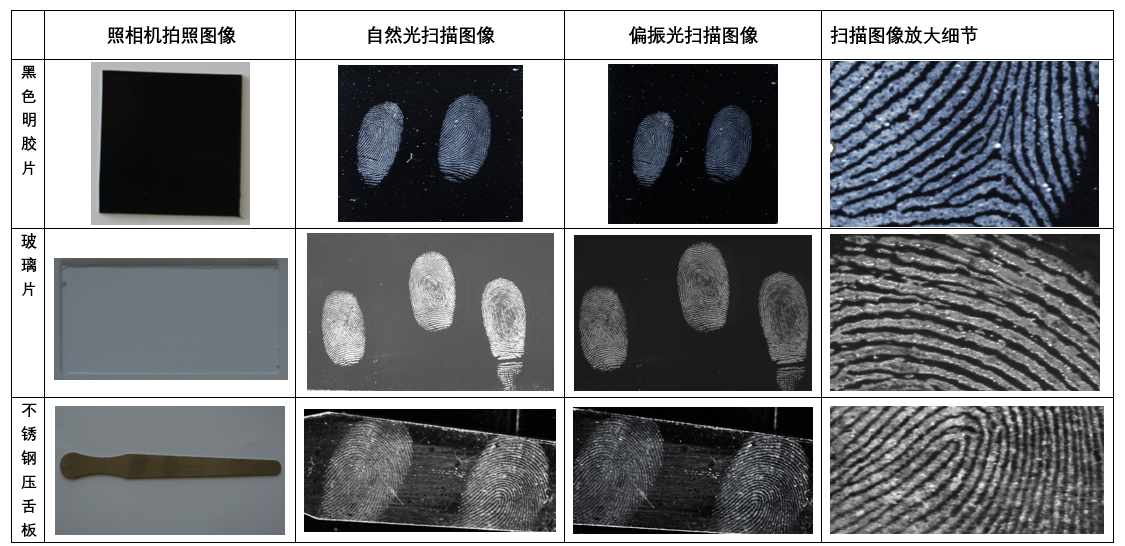

掃描指紋效果圖

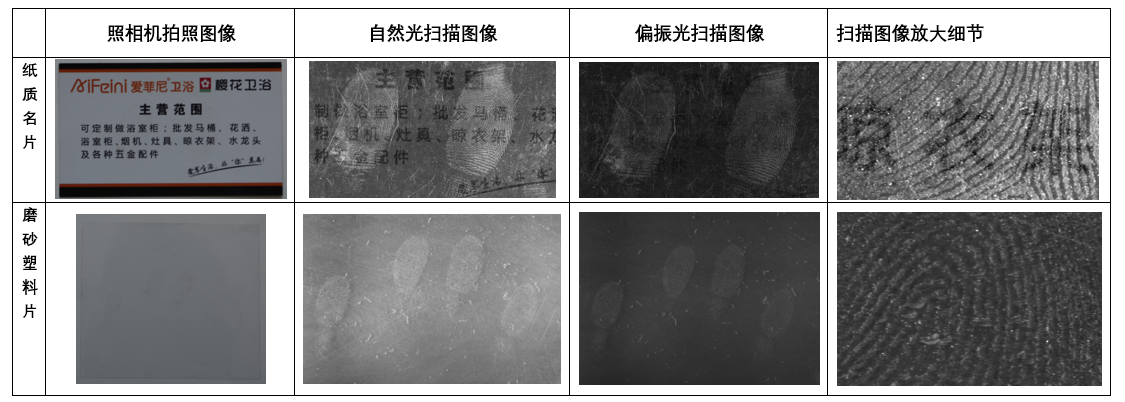

掃描灰塵指紋效果圖

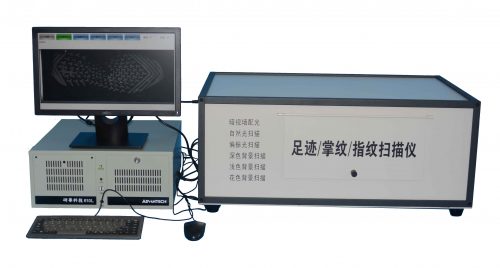

產品組成
掃描儀主機、工控機。
工作方式
足跡掃描儀主要構成部分是線陣掃描CCD、線形光源、載物臺、載物臺滑動軌道、電控系統、電腦等。CCD鏡頭和線形光源對準載物臺上檢材的一條線，稱為掃描線。CCD接收編碼器一次信號，就記錄一次掃描線的7200個像素信息。載物臺沿滑軌移動360mm，掃描線從頭到尾掃過檢材的表面，CCD記錄17850條線，共計1.28億像素。軟件將這些像素合成圖像，呈現在電腦顯示屏上，儲存在硬盤里。
打開主機電源，將檢材放置在載物臺上，啟動電腦，啟動掃描儀控制程序。所有操作按程序界面的提示進行。

產品特點
1.圖像無畸變
普通的照相機和CCD都是面陣影像記錄設備，記錄影像的二維平面信息。足跡的面積較大，拍照時，足跡的圖像會(huì )充滿鏡頭的視場。由于光學鏡頭的邊緣會(huì )發生畸變，面陣影像記錄設備拍照的足跡圖像的邊緣也會(huì )發生畸變。
足跡掃描儀的影像記錄設備是線陣掃描CCD，每次只記錄一條線的像素信息，軟件將多條像素線合成圖像，不會(huì )產生圖像畸變。
2.圖像亮度均勻
足跡的面積較大，用光源進行掠入射照明時，靠近光源的部分亮度高，遠離光源的部分亮度低。面陣影像記錄設備拍照的圖像亮度不均勻。
足跡掃描儀的CCD和光源位置固定，圖像亮度保持高度一致，依靠檢材隨載物臺的移動實現整幅圖像的記錄，圖像各部分的亮度高度一致。

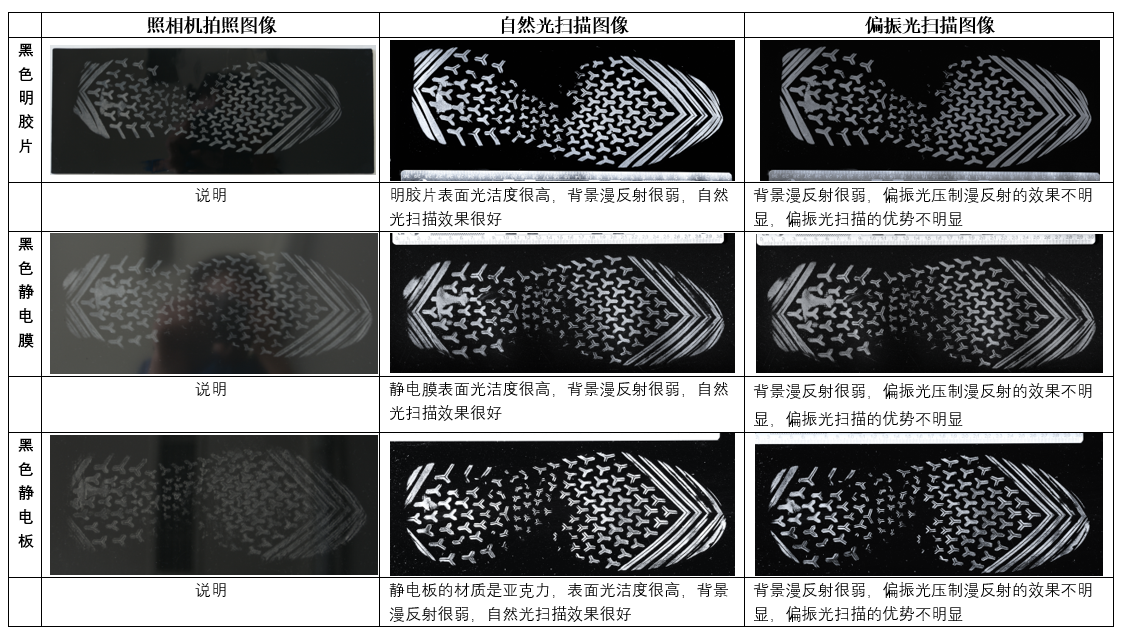

3.掃描各種色調背景上的灰塵足跡
拍照灰塵足跡的配光方式是掠入射，光滑背景對入射光以定向反射為主，灰塵對入射光以漫反射為主，二者的差別使灰塵與背景之間產生反差。掠入射配光時，反差較大的拍照方向是接近光出射的角度。面陣影像記錄設備只能在垂直檢材表面的方向記錄圖像，無法記錄反差較大的圖像，因此要求檢材的顏色是深色調，一般情況只能拍照黑色靜電膜上灰塵足跡。
足跡掃描儀的線陣CCD和線型光源可以放置在足跡圖像反差極大的位置、方向記錄圖像信息，在生產出廠前精準調試，固定位置。因此足跡掃描儀可以?huà)呙韪鞣N顏色客體表面的的灰塵足跡，只要求客體表面有一定的光潔度。

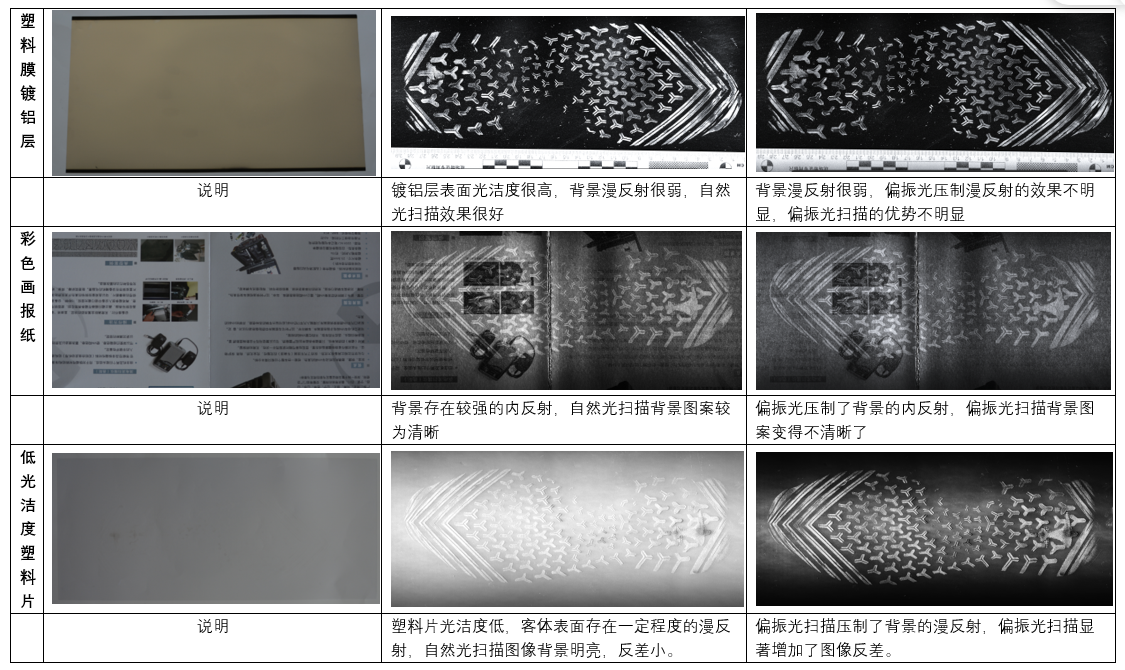

4.偏振光掃描提高反差
在客體表面光潔度較高的情況下，使用自然光模式進行掃描。如果客體表面的光潔度較低，客體表面對入射光產生一定程度的漫反射，降低足跡圖像的反差較低，使用偏振模式掃描可顯著提高圖像反差。
5.以暗視場配光方式掃描掌紋
暗視場效應只出現在光斑的邊緣，可以覆蓋完整的指紋，無法覆蓋完整的掌紋，因此面陣影像記錄設備不能對掌紋進行暗視場拍照。
掃描儀的線型光源照射在掌紋上，形成一條線形光斑，掃描儀的線陣CCD對準光斑邊緣，形成暗視場配光方式，每次掃描一條線，都獲得暗視場的反差效果。隨著載物臺的移動，掃描多條線，所有掃描線合成完整的掌紋圖像就是真正的暗視場掌紋圖像。
6.以暗視場配光方式掃描指紋
掃描儀滿屏圖像對應的實際物體面積是140x360mm，單枚指紋圖像在屏幕上顯示很小，看不清紋線。將指紋圖像放大至滿屏，指紋紋線非常清晰。原因是圖像的原始分辨率是1259 DPI，放大4倍的分辨率可到312 DPI。

技術參數：
掃描模式：自然光掃描，偏振光掃描
配光方式：暗視場
CCD種類：工業線陣CCD
CCD單行分辨率：7200像素/行
水平方向分辨率：1259 DPI（17850點/14.17英寸）
豎直方向分辨率：1307 DPI（7200點/5.51英寸）
足跡圖像的尺寸：360x140mm
足跡圖像分辨率：1.2852億像素（17850x7200）
掌紋圖像的尺寸：140x120mm
掌紋圖像分辨率：4284萬像素（5950x7200）
指紋圖像的尺寸：51x51mm
指紋圖像分辨率：663萬像素（2529x2623）
載物臺尺寸：400x200mm
載物臺行程：360mm
工作電源：AC220V，50HZ
主機尺寸：長900x寬600x高500mm
主機重量：19.8KG

使用方法：
打開檢材投放口，將檢材放置在載物臺上。明膠片或靜電板等厚型，可直接將檢材放置在載物臺上（線陣CCD可準確對焦）。靜電膜或單張紙片等薄型檢材，應先將1.6mm厚的亞克力板放置在載物臺上，再將檢材放置在亞克力板上（線陣CCD可準確對焦）。
打開主機開關，電腦開關，進入D盤，點擊掃描儀程序執行文件，進入掃描儀程序界面。
點擊【自然光】，選擇自然光掃描模式。
點擊【偏振光】，選擇偏振光掃描模式。
點擊【掃描】，開始掃描，掃描結束，圖像呈現在屏幕上，圖像自動保存在默認地址。
點擊【保存】，可將圖像保存在指定位置。
點擊【查看】，可以查看已存入電腦的圖像。
點擊【退出】，可以退出掃描程序。
